产品说明 DESCRIPTION
多轴向经编机采用多系统喂入纬纱装置，可将经过展纤后平行伸直无卷曲纤维丝束以片状形态，按不同方向（±45°、0°、90°）多层铺放，可实现碳纤维、芳纶纤维、聚酰亚胺纤维、玻璃纤维等高性能纤维的单一或交叉编织，再经过经编机捆绑纱固定形成多轴向织物。整个设备分为两大部分：一个是在线主机设备，一个是离线展纤设备。离线展纤设备是为主机提供展纤后的 0°及 90°碳纤维盘头。
该产品织物可用来制作整流罩、机翼、风叶、车体等结构件。

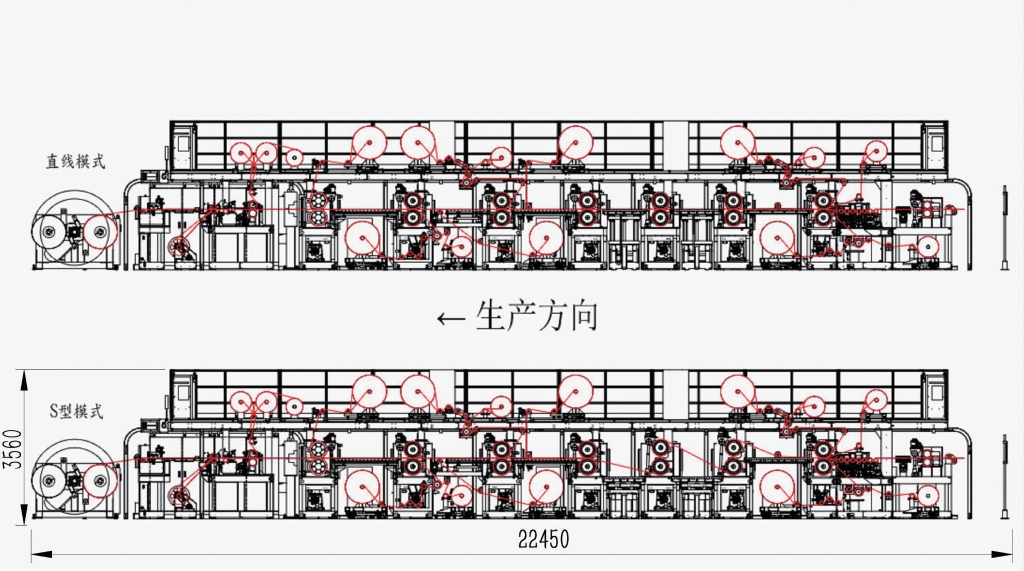

预浸机主机性能指标
1.复合线速度：1.0～15m/min。。。
2. 上、下两层树脂膜开卷装置配置有纠偏装置，上下离型纸边
缘对齐，偏差不超过±1mm; 所有收放卷机构具有张力调节装置。
3. 纤维面密度偏差控制在±3%以内；导纱篦子可调孔间距，
两种规格可换，满足织物片料的复合要求。
4. 配置多组热压复合
钢辊，钢辊间隙数显可调，
控制精度±0.001mm, 钢
辊直径φ400mm, 最高工
作温度130℃;有效宽度
600-1270mm。
5. 钢辊加热具有自动定
时加温及自动停机系统。
6. 主控制箱配置有密闭
冷却及防尘装置。
型号 |
FYJ50 |
装机总功率(Kw) |
415 |
纤维种类 |
碳纤维、玻璃纤维等多种纤维 |
树脂类型 |
热熔环氧树脂 |
织物宽度(mm) |
600～1270 |
辊面宽度(mm) |
1470 |
压合钢棍直径(mm) |
φ400 |
加压方式 |
丝杆升降机顶端固定，转轴力臂旋转往下竖直加压 |
压合线压力(Kg/cm) |
30(Max) |
压合钢辊温度(℃) |
130±1 |
两压合钢辊间隙平行度公差(mm) |
0.001(Min) |

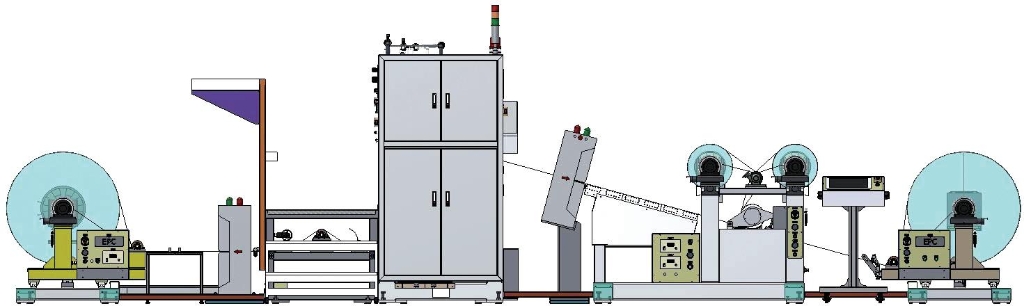

涂胶机
本设备适用于加工环氧树脂基复合材料的树脂涂覆工艺，属两步法生产特种纤维增强热固性复合材料的关键设备，设备的涂覆膜的厚度误差直接决定着后续特种纤维的浸渍质量。
涂胶机主要技术参数
型号 |
FTB50 |
放卷部分 |
被动放卷，有纠偏机构 |
涂布宽度(mm) |
600-1280(手动调节) |
辊面宽度(mm) |
1470 |
工作速度(m/Min) |
1-30(伺服电机) |
涂布辊直径(mm) |
φ350 |
牵引胶辊直径(mm) |
φ350 |
厚度检测装置 |
前后各1套 |
涂胶机主要性能指标
1. 涂胶线速度：1 .0～30m/min。
2. 放纸自动张力控制系统，最小张力控制精度±0.5Kg。
3. 涂胶辊轮直径φ350mm, 有效幅宽1280mm, 最小涂胶幅宽600mm;
温度数显可控，最高工作温度100℃。
4. 涂布钢轮调整轮可设定参数，自动监控调整间隙，并以数字显示间隙值(0.001mm)。 5. 胶膜厚度：粘度(10,000～300,000cps) 胶 料 1 0 ～ 4 0 0g/m² 连续可调。
6. 胶膜控制精度(50,000cps 以下):
胶膜面密度在10～70g/m² 时，偏差小于±2g/m²;
胶膜面密度在71～300g/m² 时，偏差小于±2%。
7. 具有自动纠偏系统，纠偏精度±1mm。
8. 胶膜收卷最大直径为φ800 mm。
