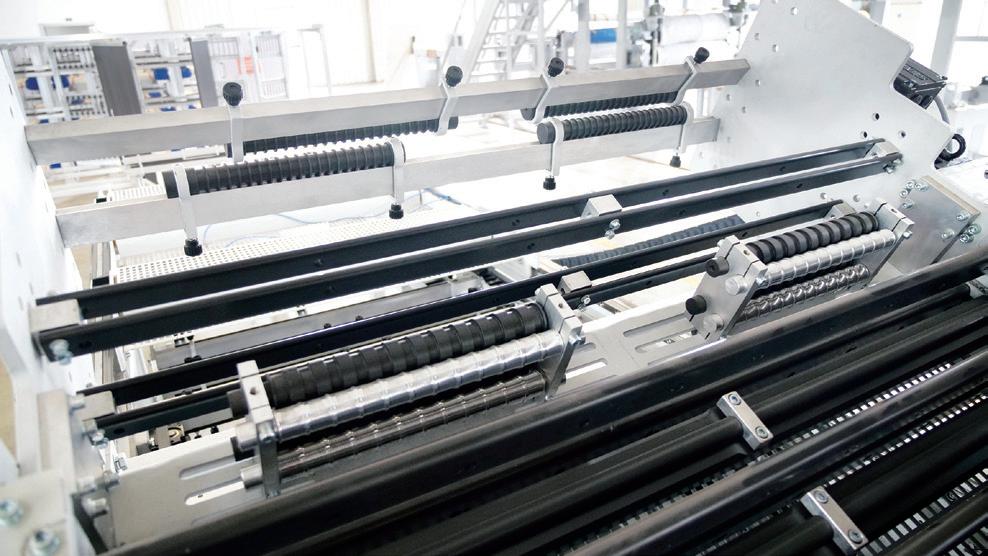

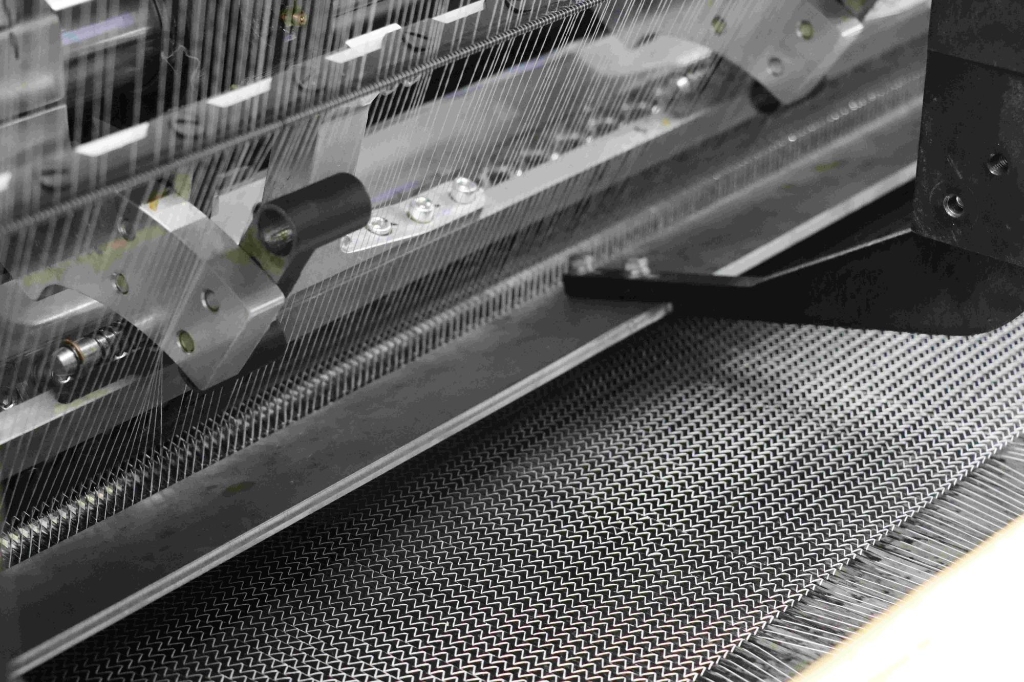

多轴向经编机采用多系统喂入纬纱装置，可将经过展纤后平行伸直无卷曲纤维丝束以片状形态，按不同方向（±45°、0°、90°）多层铺放， 可实现碳纤维、芳纶纤维、聚酰亚胺纤维、玻璃纤维等高性能纤维的单一或交叉编织，再经过经编机捆绑纱固定形成多轴向织物。整个设备分为两 大部分： 一个是在线主机设备， 一个是离线展纤设备。离线展纤设备是为主机提供展纤后的0°及90°碳纤维盘头。
该产品织物可用来制作整流罩、机翼、风叶、车体等结构件。
技术参数 |
||
序号 |
参数名称 |
参数指标 |
工位数 |
3 |
|
2 |
制品最大缠绕直径(mm) |
500 |
3 |
缠绕制品最大重量(单轴)(kg) |
≤250 |
4 |
主轴中心距(mm) |
550 |
5 |
制品最大长度(mm) |
2500 |
6 |
主轴转速(rpm) |
0-125 |
7 |
缠绕小车速度(mm/s) |
0-1800 |
8 |
小车定位精度(mm) |
≤005 |
9 |
小车重复定位精度(mm) |
≤0.02 |
10 |
小车运动行程(mm) |
≤3000 |
11 |
缠绕伸臂速度(mm/s) |
0-500 |
12 |
伸臂最大行程(mm) |
600 |
13 |
伸臂定位精度(mm) |
≤0.05 |
14 |
伸臂重复定位精度(mm) |
≤0.02 |
16 |
绕丝嘴翻转速度(rpm) |
0-200 |
17 |
绕丝嘴翻转角度 |
±3605 |
18 |
缠绕角 |
8-89° |
19 |
缠绕角重复精度 |
≤0.01° |
20 |
缠绕排纱精度(mm) |
≤±0.1 |
21 |
主轴与尾座同轴度(mm) |
≤0.15/1000,全长≤0.5 |
22 |
丝嘴小车运动与主轴轴线平行度(mm) |
≤0.1/1000,全长≤0.8 |
23 |
控制系统 |
西门子840DSL |
24 |
环向缠绕速度(m/s) |
0-1.8 |
25 |
螺旋缠绕速度(m/s) |
0-1.6 |
电控张力纱架 |
||
1 |
容纱量(团) |
20(其中两团备用) |
2 |
单团纱重(kg) |
≤6 |
3 |
纱团最大外径(mm) |
200 |
4 |
纱团装夹内径(mm) |
76±0.5 |
5 |
张力控制值(N) |
5-50 |
浸胶系统 |
||
1 |
浸胶槽数 |
3 |
2 |
最多纱团数目(预留24团纱) |
3*6 |
3 |
胶槽导纱装置 |
辊筒式 |
4 |
浸胶方式 |
上浸胶 |
5 |
加热功率(KW) |
2*3 |
6 |
浸胶槽加热温度(℃) |
室温—65 |
7 |
每个浸胶槽容胶量(L) |
5 |
8 |
胶槽控温精度(℃) |
±2 |

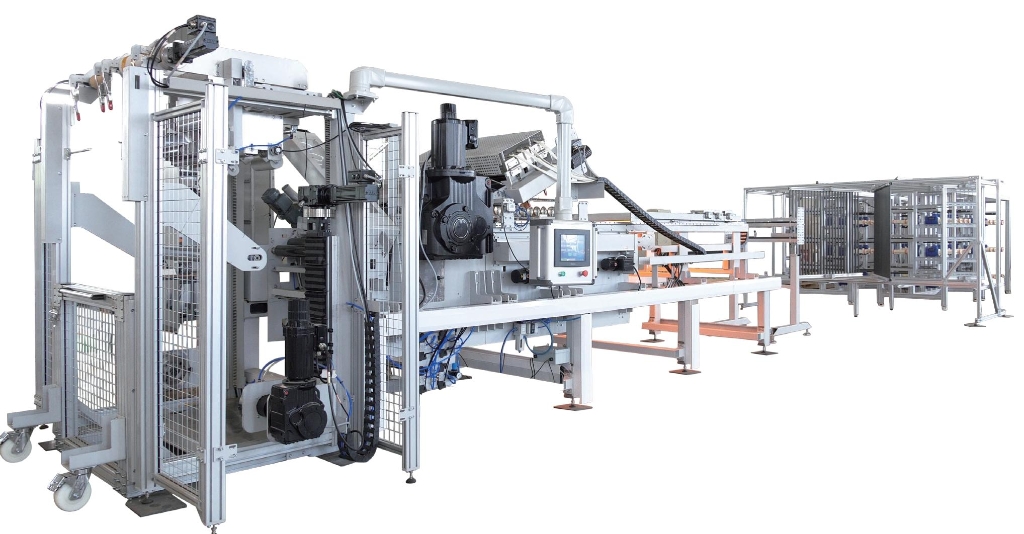

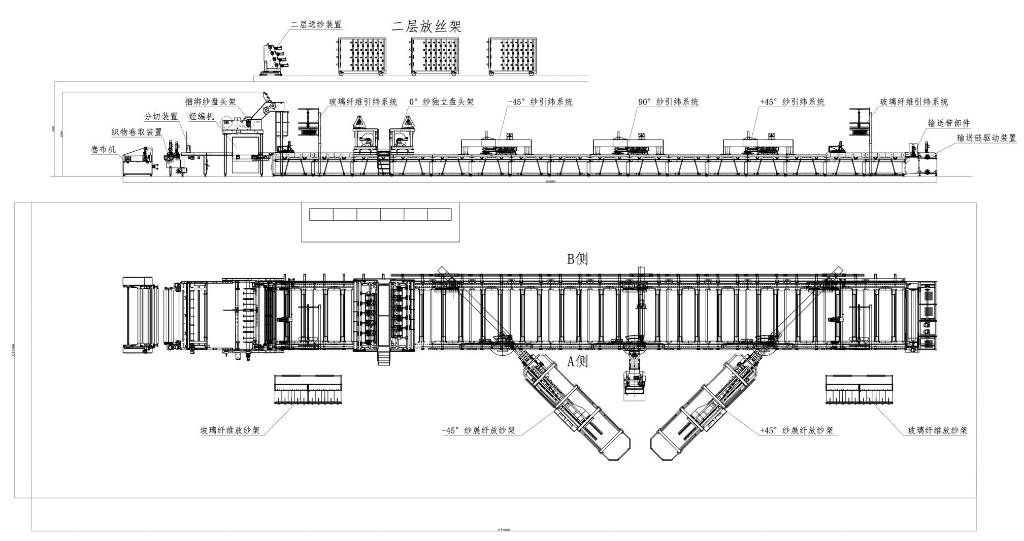

多轴向经编机布局图
离线展纤机

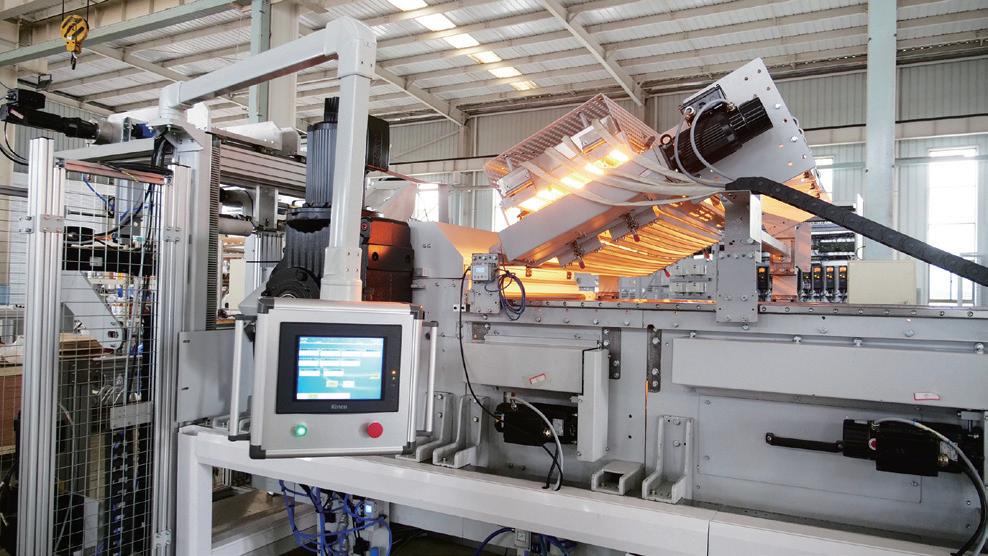

离线展纤机主要是按照工艺要求将一定规格的成品碳纤维经退卷、牵伸、加热、振动展纤等过程，使碳纤维得以充分地平铺展开，并以一定的张力和设定的长度卷绕到对应的盘头上。
既可以作为独立设备使用，也可与多轴向经编机配套使用。
离线展纤设备主要技术参数
设备主要参数 |
|
长 度 ( mm ) |
大于22000 |
宽 度 ( m m ) |
3200 |
高 度 ( mm ) |
3000 |
幅宽(mm) |
2*254(双工位) |
适应原料 |
12K、24K、48K等 |
产品克重(g/m²) |
75/100/125(12K);150/200/300(24K、48K) |
退卷张力(cn) |
40～120 |
最大卷取速度(m/min) |
15 |
单个盘头容量 |
总长约1000米(200g/m²碳布) |
纱架锭位 |
96 |

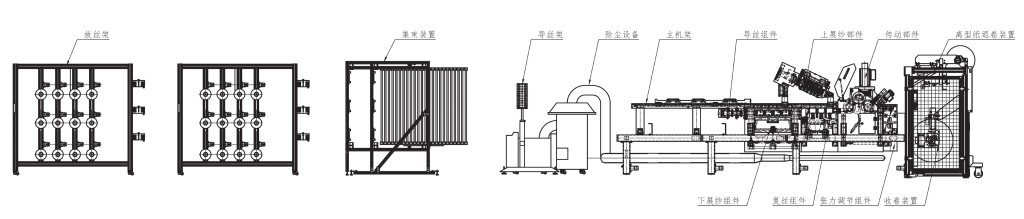

离线展纤机布局图
